قياس مستوى الماء الموجود في الخزان Water level detector for tank


مازال في بعض الدول العربية مثل العراق, سعودية, مصر, سوريا و... الخ يستخدم من خزانات الماء لغرض توفير الماء في أوقات إنقطاعه أو لزيادة قوة تدفق الماء, لكن من الصعب التنبؤ من كمية الماء الموجود في تلك الخزانات لذا يتم صناعة دائرة لتقوم بإظهار مستوى الماء في الخزان.

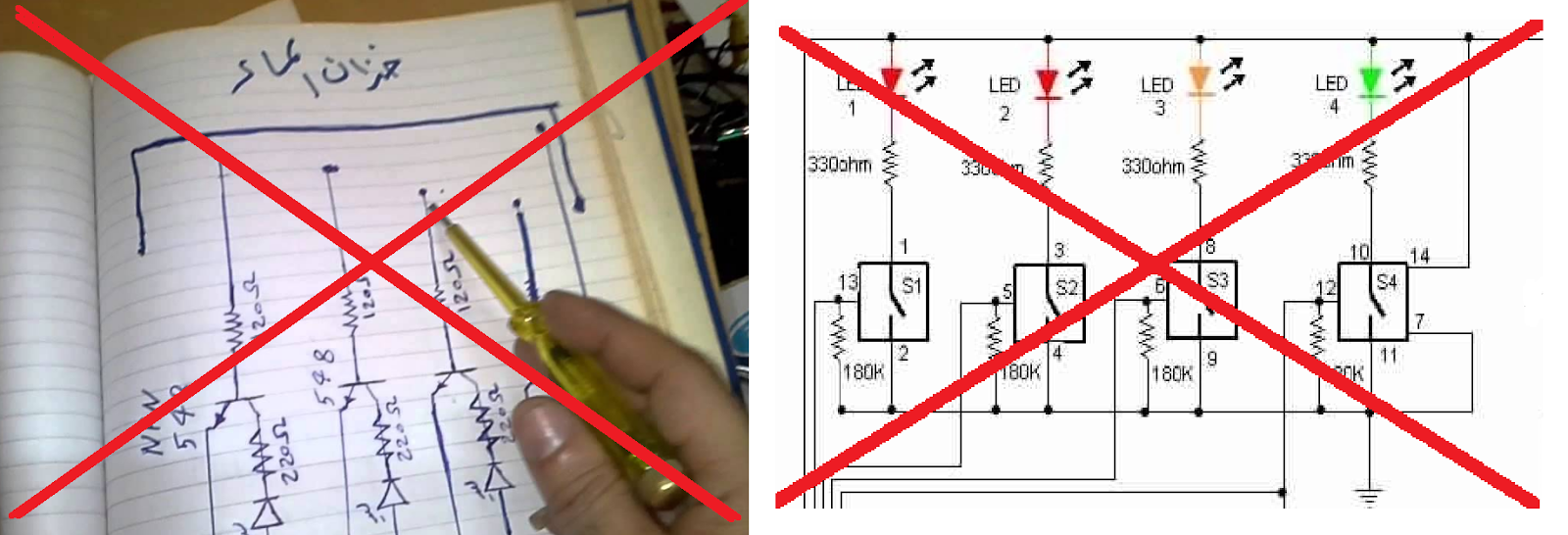

البعض يلجأ لإستخدام دوائر معقدة بإستخدام ترانزيستورات و حتى آي سي !!! و قد إنتشرت هذه الدوائر في بعض المواقع العربية و حتى الأجنبية و اليوتيوب, لكن هل من المعقول أن تترك الدائرة البسيطة و تصنع دائرة معقدة بدون مبرر علمي و قد تعمل الدائرة البسيطة بنفس الكفائة بل و أكثر كفائة.

قياس مستوى الماء الموجود في الخزان Water level detector for tank


يمكن صناعة جهاز بسيط لإطلاع عن مستوى الماء في الخزان بكل بساطة و بأدوات قد تتواجد في كل المنازل

كل ما تحتاج لصناعة الجهاز هو:

1-سلك الخاص للأنترنيت 10 إلى 20 متر

قياس مستوى الماء الموجود في الخزان Water level sensor for tank









2- مصابيح صغيرة (LED) عدد=5

قياس مستوى الماء الموجود في الخزان Water level sensor for tank










3-بطارية 9 فولت
قياس مستوى الماء الموجود في الخزان Water level sensor for tank









4- صندوق بلاستيك صغير



5-مفتاح صغير



ثم يتم ربطهم على شكل التالي:

قياس مستوى الماء الموجود في الخزان Water level detector for tank


 يجب اسناد السلك في الخزان بواسطة أنبوب أو شيء صلب لكي يبقى قائم بشكل طولي في الخزان و لا ينحني لكي يقراء مستوى الماء بشكل صحيح.




و كما تشاهدون في الصورة الجهاز شغال و يعطي قياس حقيقي لمستوى الماء الموجود في الخزان
البطارية في هذا الجهاز سوف تدوم لفترة طويلة جدا قد تتجاوز السنتين. لأن يتم تشغيل الجهاز لفترة قليلة كل يوم لتأكد من مستوى الماء الموجود في الخزان من جهة أخرى مصابيح LED تستهلك طاقة جدا قليلة مما يساعد في زيادة عمر البطارية.

قياس مستوى الماء الموجود في الخزان Water level sensor for tank قياس مستوى الماء الموجود في الخزان Water level sensor for tank

أنا شخصيا استخدم هذا الجهاز منذ 3 أعوام و سعيد جدا من أداء الجهاز. يمكنك اضافة بعض الأدوات الأخرى للجهاز مثلا جرس إنذار امتلاء الخزان بواسطة ترانزيستور واحد و طنان(Buzzer) واحد فقط كما تشاهدون الدائرة التالية:
 فبالتالي يشتغل الجرس حينما يصل الماء الى مستوى عالي قرب الامتلاء. من الأفضل اضافة مفتاح اطفاء و تشغيل للجرس أيضا.
جرس انذار امتلاء الخزان
